Technika sanitarna /

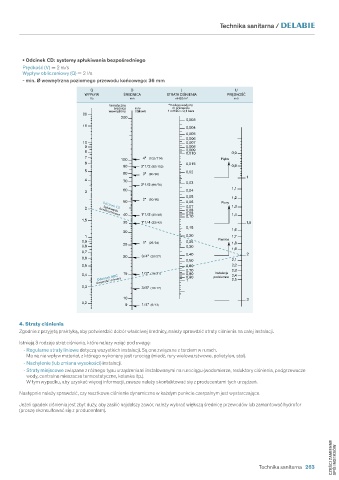

• Odcinek CD: systemy spłukiwania bezpośredniego
Prędkość (V) = 2 m/s
Wypływ obliczeniowy (Q) = 2 l/s
- min. Ø wewnętrzna poziomego przewodu końcowego: 36 mm
Q D J U
WYPŁYW ŚREDNICA STRATA CIŚNIENIA PRĘDKOŚĆ
l/s mm mH20/m* m/s
teoretyczna *m słupa wody na
średnica rury m przewodu
wewnętrzna stalowe 1 mH2O ~ 0,1 bara
20
200
0,003
15 0,004
0,005
0,006
10 0,007
9 0,008
8 0,009 0,9
0,010
7 100 4" (102/114) Piętra
6 0,015
90 3"1/2 (90/102) 0,9
5 0,02
80 3" (80/90)
1
4 70
2"1/2 (66/76) 0,03
3 60 0,04 1,1
0,05 1,2
2" (50/60)
50 0,06 Piony
2 Odcinek CD 0,07 1,3
0,08
Spłukiwanie
40 1"1/2 (40/49) 0,09 1,4
bezzbiornikowe
0,10
1,5
35 1"1/4 (33/42) 1,5
0,15
30 1,6
1 0,20 1,7
0,9 1" (26/34) 0,25 Piwnice 1,8
0,8 25 0,30
1,9
0,7 0,40 2
0,6 20 3/4" (20/27) 2,1
0,50
0,5 0,60 2,2
0,70 2,3
Instalacje
0,4 Odcinek ABC 15 1/2" (15/21) 0,80 podziemne 2,4
0,90
Umywalki i pisuary 1 2,5
0,3 3/8" (12/17)
10 3
0,2
9 1/4" (8/13)
4. Straty ciśnienia
Zgodnie z przyjętą praktyką, aby potwierdzić dobór właściwej średnicy, należy sprawdzić straty ciśnienia na całej instalacji.
Istnieją 3 rodzaje strat ciśnienia, które należy wziąć pod uwagę:
- Regularne straty liniowe dotyczą wszystkich instalacji. Są one związane z tarciem w rurach.
Ma na nie wpływ materiał, z którego wykonany jest rurociąg (miedź, rury wielowarstwowe, polietylen, stal).
- Nachylenie (lub zmiana wysokości) instalacji.
- Straty miejscowe związane z różnego typu urządzeniami instalowanymi na rurociągu (wodomierze, reduktory ciśnienia, podgrzewacze
wody, centralne mieszacze termostatyczne, kolanka itp.).
W tym wypadku, aby uzyskać więcej informacji, zawsze należy skontaktować się z producentami tych urządzeń.

Następnie należy sprawdzić, czy resztkowe ciśnienie dynamiczne w każdym punkcie czerpalnym jest wystarczające.
Jeżeli spadek ciśnienia jest zbyt duży, aby zasilić najdalszy zawór, należy wybrać większą średnicę przewodów lub zamontować hydrofor
(proszę skonsultować się z producentem).
