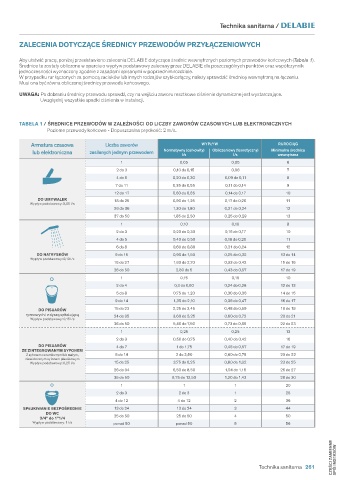

Technika sanitarna /

ZALECENIA DOTYCZĄCE ŚREDNICY PRZEWODÓW PRZYŁĄCZENIOWYCH

Aby ułatwić pracę, poniżej przedstawiono zalecenia DELABIE dotyczące średnic wewnętrznych poziomych przewodów końcowych (Tabela 1).
Średnice te zostały obliczone w oparciu o wypływ podstawowy zalecany przez DELABIE dla poszczególnych punktów oraz współczynnik
jednoczesności wyznaczony zgodnie z zasadami opisanymi w poprzednim rozdziale.
W przypadku rur łączonych za pomocą zacisków lub innych rodzajów szybkozłączy, należy sprawdzić średnicę wewnętrzną na łączeniu.
Musi ona być równa obliczonej średnicy przewodu końcowego.
UWAGA: Po dobraniu średnicy przewodu sprawdź, czy na wejściu zaworu resztkowe ciśnienie dynamiczne jest wystarczające.
Uwzględnij wszystkie spadki ciśnienia w instalacji.

TABELA 1 / ŚREDNICE PRZEWODÓW W ZALEŻNOŚCI OD LICZBY ZAWORÓW CZASOWYCH LUB ELEKTRONICZNYCH
Poziome przewody końcowe - Dopuszczalna prędkość: 2 m/s.

Armatura czasowa Liczba zaworów WYPŁYW RUROCIĄG
lub elektroniczna zasilanych jednym przewodem Normatywny (całkowity) Obliczeniowy (teoretyczny) Minimalna średnica
l/s l/s wewnętrzna
1 0,05 0,05 6
2 do 3 0,10 do 0,15 0,08 7
4 do 6 0,20 do 0,30 0,09 do 0,11 8

7 do 11 0,35 do 0,55 0,11 do 0,14 9

12 do 17 0,60 do 0,85 0,14 do 0,17 10
DO UMYWALEK 18 do 25 0,90 do 1,25 0,17 do 0,20 11
Wypływ podstawowy: 0,05 l/s
26 do 36 1,30 do 1,80 0,21 do 0,24 12
37 do 50 1,85 do 2,50 0,25 do 0,29 13
1 0,10 0,10 8
2 do 3 0,20 do 0,30 0,16 do 0,17 10
4 do 5 0,40 do 0,50 0,18 do 0,20 11
6 do 8 0,60 do 0,80 0,21 do 0,24 12
DO NATRYSKÓW 9 do 15 0,90 do 1,50 0,25 do 0,32 13 do 14
Wypływ podstawowy: 0,10 l/s
16 do 27 1,60 do 2,70 0,33 do 0,42 15 do 16
28 do 50 2,80 do 5 0,43 do 0,57 17 do 19
1 0,15 0,15 10
2 do 4 0,3 do 0,60 0,24 do 0,28 12 do 13
5 do 8 0,75 do 1,20 0,30 do 0,36 14 do 15
9 do 14 1,35 do 2,10 0,38 do 0,47 16 do 17
DO PISUARÓW 15 do 23 2,25 do 3,45 0,48 do 0,59 18 do 19
rynnowych i z dyszą spłukującą 24 do 35 3,60 do 5,25 0,60 do 0,72 20 do 21
Wypływ podstawowy: 0,15 l/s
36 do 50 5,40 do 7,50 0,73 do 0,86 22 do 23
1 0,25 0,25 13
2 do 3 0,50 do 0,75 0,40 do 0,42 16
DO PISUARÓW 4 do 7 1 do 1,75 0,46 do 0,57 17 do 19
ZE ZINTEGROWANYM SYFONEM
Z syfonem ceramicznym lub małym, 8 do 14 2 do 3,50 0,60 do 0,78 20 do 22
niewidocznym syfonem plastikowym
Wypływ podstawowy: 0,25 l/s 15 do 25 3,75 do 6,25 0,80 do 1,02 23 do 25
26 do 34 6,50 do 8,50 1,04 do 1,18 26 do 27
35 do 50 8,75 do 12,50 1,20 do 1,43 28 do 30
1 1 1 20
2 do 3 2 do 3 1 25
4 do 12 4 do 12 2 36
SPŁUKIWANIE BEZPOŚREDNIE 13 do 24 13 do 24 3 44
DO WC
3/4" do 1"1/4 25 do 50 25 do 50 4 50
Wypływ podstawowy: 1 l/s ponad 50 ponad 50 5 56
