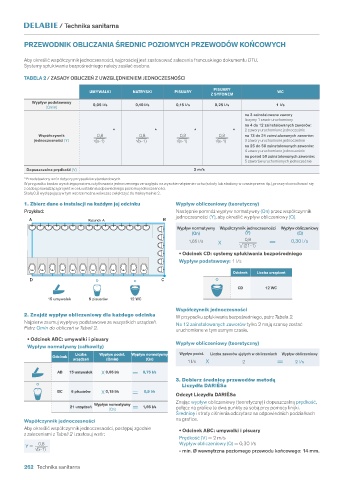

/ Technika sanitarna


         PRZEWODNIK OBLICZANIA ŚREDNIC POZIOMYCH PRZEWODÓW KOŃCOWYCH

         Aby określić współczynnik jednoczesności, najprościej jest zastosować zalecenia francuskiego dokumentu DTU.
         Systemy spłukiwania bezpośredniego należy zasilać osobno.
         TABELA 2 / ZASADY OBLICZEŃ Z UWZGLĘDNIENIEM JEDNOCZESNOŚCI

                                                                            PISUARY
                                UMYWALKI        NATRYSKI      PISUARY                             WC
                                                                           Z SYFONEM
            Wypływ podstawowy     0,05 l/s       0,10 l/s      0,15 l/s     0,25 l/s              1 l/s
                 (Qmin)
                                                                                       na 3 zainstalowane zawory
                                                                                       liczymy 1 zawór uruchomiony
                                                                                       na 4 do 12 zainstalowanych zaworów:
                                         *             *             *             *   2 zawory uruchomione jednocześnie
               Współczynnik        0,8            0,8           0,8           0,8      na 13 do 24 zainstalowanych zaworów:
             jednoczesności (Y)    (x-1)          (x-1)         (x-1)         (x-1)    3 zawory uruchomione jednocześnie
                                                                                       na 25 do 50 zainstalowanych zaworów:
                                                                                       4 zawory uruchomione jednocześnie
                                                                                       na ponad 50 zainstalowanych zaworów:
                                                                                       5 zaworów uruchomionych jednocześnie
          Dopuszczalna prędkość (V)                                  2 m/s
         *Przedstawiony wzór dotyczy przypadków standardowych.
         W przypadku bardzo wysokiego poziomu użytkowania jednoczesnego ze względu na wysokie natężenie ruchu (szkoły lub stadiony w czasie przerw itp.), proszę skonsultować się
         z osobą prowadzącą projekt w celu ustalenia odpowiedniego poziomu jednoczesności.
         Stałą 0,8 występującą w tym wzorze można wówczas zwiększyć do maksymalnie 2.
          1.  Zbierz dane o instalacji na każdym jej odcinku   Wypływ obliczeniowy (teoretyczny)
          Przykład:                                            Następnie pomnóż wypływ normatywny (Qn) przez współczynnik
                                                               jednoczesności (Y), aby określić wypływ obliczeniowy (Q).
           A                    Rysunek  A                B
                                                               Wypływ normatywny  Współczynnik jednoczesności   Wypływ obliczeniowy
                                                                    (Qn)               (Y)               (Q)
                                                                   1,65 l/s   x        0,8             0,30 l/s
                                                                                         (21 1)
                                                                • Odcinek CD: systemy spłukiwania bezpośredniego
                                                                Wypływ podstawowy: 1 l/s
                                                                                   Odcinek  Liczba urządzeń
           D                                              C
                                                                                     CD       12 WC
                  15 umywalek   6 pisuarów     12 WC
                                                               Współczynnik jednoczesności
          2.  Znajdź wypływ obliczeniowy dla każdego odcinka   W przypadku spłukiwania bezpośredniego, patrz Tabela 2.
          Najpierw zsumuj wypływy podstawowe ze wszystkich urządzeń.  Na 12 zainstalowanych zaworów tylko 2 mają szansę zostać
          Patrz Qmin do obliczeń w Tabeli 2.                   uruchomione w tym samym czasie.

           • Odcinek ABC: umywalki i pisuary
           Wypływ normatywny (całkowity)                       Wypływ obliczeniowy (teoretyczny)
                           Liczba   Wypływ podst.   Wypływ normatywny  Wypływ podst.  Liczba zaworów ujętych w obliczeniach  Wypływ obliczeniowy
                   Odcinek
                           urządzeń   (Qmin)        (Qn)                 x
                                                                   1 l/s              2                  2 l/s
                     AB  15 umywalek  x                      0,75 l/s
                                      0,05 l/s
                                                               3.  Dobierz średnicę przewodów metodą
                                                                 Liczydła DARIÈSa
                     BC   6 pisuarów  x                      0,9 l/s  Odczyt Liczydła DARIÈSa
                                      0,15 l/s
                                                               Znając wypływ obliczeniowy (teoretyczny) i dopuszczalną prędkość,
                                  Wypływ normatywny
                          21 urządzeń              1,65 l/s    połącz na grafice te dwa punkty ze sobą przy pomocy linijki.
                                       (Qn)
                                                               Średnicę i straty ciśnienia odczytasz na odpowiednich podziałkach
          Współczynnik jednoczesności                          na grafice.
          Aby określić współczynnik jednoczesności, postępuj zgodnie    • Odcinek ABC: umywalki i pisuary
          z zaleceniami z Tabeli 2 i zastosuj wzór:
                                                                Prędkość (V) = 2 m/s
              0,8                                               Wypływ obliczeniowy (Q) = 0,30 l/s
          Y =
              (x-1)                                             - min. Ø wewnętrzna poziomego przewodu końcowego: 14 mm.

          262 Technika sanitarna
