Informacje, wytyczne i wskazówki /

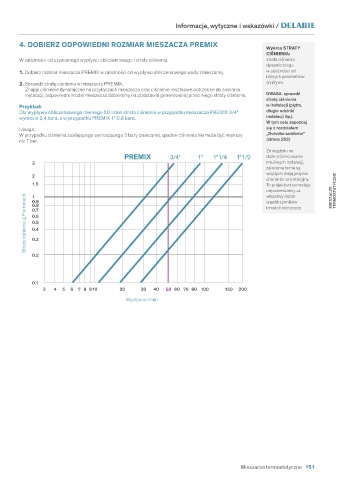

4. DOBIERZ ODPOWIEDNI ROZMIAR MIESZACZA PREMIX
Wykres STRATY
CIŚNIENIA:
W zależności od uzyskanego wypływu obliczeniowego i straty ciśnienia. strata ciśnienia
dynamicznego
1. Dobierz rozmiar mieszacza PREMIX w zależności od wypływu obliczeniowego wody zmieszanej. w zależności od
różnych parametrów
2. Sprawdź stratę ciśnienia w mieszaczu PREMIX. wypływu.
Znając ciśnienie dynamiczne na przyłączach mieszacza oraz ciśnienie resztkowe potrzebne do zasilania
instalacji, odpowiedni model mieszacza dobieramy na podstawie generowanej przez niego straty ciśnienia. UWAGA: sprawdź
stratę ciśnienia
Przykład: w instalacji (piętra,
Dla wypływu obliczeniowego równego 50 l/min strata ciśnienia w przypadku mieszacza PREMIX 3/4" długie odcinki
wyniesie 2,4 bara, a w przypadku PREMIX 1" 0,9 bara. instalacji itp.).
W tym celu zapoznaj
Uwaga: się z rozdziałem
W przypadku ciśnienia zasilającego wynoszącego 3 bary (zalecane), spadek ciśnienia nie może być większy ‚Technika sanitarna”
niż 1 bar. (strona 263).
Ze względu na
PREMIX 3/4" 1" 1" 1/4 1" 1/2 duże zróżnicowanie
3 możliwych instalacji,
zalecenia te nie są
wiążące i mają jedynie
2
charakter orientacyjny.
1.5 To projektant pozostaje
odpowiedzialny za MIESZACZE TERMOSTATYCZNE
Strata ciśnienia P w barach 0.7 i modeli mieszaczy.
właściwy dobór
1
współczynników
0.9
0.8
0.6
0.5
0.4
0.3

0.2

0.1
3 4 5 6 7 8 910 20 30 40 50 60 70 80 100 150 200
Wypływ w l/min

Mieszacze termostatyczne 151
